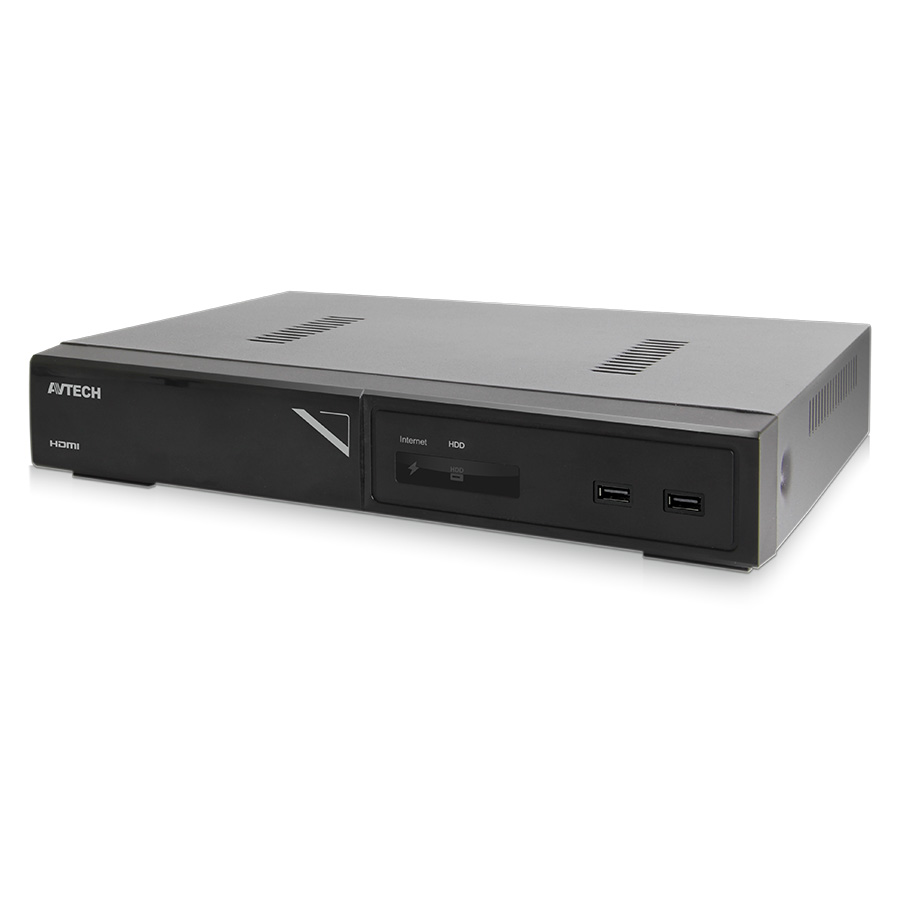

AVH1109
9-канальный мегапиксельный IP-видеорегистратор (NVR)
Краткое описание
AVH1109 – 9-ми канальный Full HD сетевой регистратор с функциями Push Video и Push Status, имеет встроенный коммутатор (switch) и 8 портов Ethernet с PoE для подключения IP-камер непосредственно к регистратору. Возможна запись видеопотоков (кодек H.265) и звука (кодек G.711) от 9 IP-камер. Видеорегистратор позволяет вести запись в различных режимах до 9 IP-камер с максимальным разрешением 4K(3840×2160) с сумарной скоростью 270 кадр/сек и общим потоком до 160 Мбит/сек
Режим «EaZySetup» настраивает работу регистратора и IP камер AVTECH автоматически, по принципу Plug & Play. Пользователю необходимо только подсоединить всё оборудование электрическими кабелями и включить. Регистратор в течении 1-2 минут самостоятельно выполнит все сетевые настройки IP камер. EaZySetup позволяет пользователю без специальных знаний сетевых IT технологий использовать современное IP оборудование. Быстро, просто, удобно. Настройка IP камер других производителей возможна через удобное меню AVH1109.
Регистратор поддерживает технологию интеллектуальной записи Smart Record, которая позволяет не пропустить ни одного события, сделать видеозапись более информативной и оптимально использовать ресурсы жесткого диска. AVH1109 поддерживает 1 HDD SATA ёмкостью до 10Тб каждый. Интерфейс eSATA позволяет подключить внешний дисковый массив для увеличения видеоархива.
Регистратор использует технологию питания камер по сети PoE (IEEE 802.3af). С адаптером питания 48В / 2,5А суммарная мощность питания по PoE составляет 123 Вт (до 15,4 Вт/канал). PoE позволяет сократить затраты денег и времени на монтаж т.к. не нужно покупать блоки питания и прокладывать кабели для питания камер.
2 видеовыхода для подключения мониторов, включая spot-монитор:
- 1 HDMI с поддержкой: 4K2K (3840×2160) №1;
- 1 VGA с поддержкой 1080P (1920×1080) (spot-видеовыход).
2 порта USB для подключения USB-мышки управления и Flash памяти для копирования видеоархива.
AVH1109 имеет 1 аудиовход и 1 аудиовыход (RCA). Выход звука возможен через выходы HDMI.
Управление регистратором возможно с пульта ДУ, USB-мышкой или по сети Ethernet. Есть программное обеспечение для работы с регистратором с компьютера и мобильных устройств (смартфонов и планшетных ПК).
Включение записи возможно в ручном режиме, по расписанию, по срабатыванию видеодетектора движения или тревожных входов IP-камер с поддержкой системы ETS. Система ETS (Event Trigger System) передаёт информацию о различных событиях (например, срабатывание тревожных входов IP-камер) на регистратор, который может включить запись или оповещение пользователя по E-mail.
В регистраторе есть 4 уровня доступа пользователей к функциям и записям регистратора. Регистратор поддерживает функции предзаписи тревоги и скрытой записи выбранных камер. Просмотр записи скрытых камер возможен по паролю Администратора. Видеодетектор движения по каждому каналу с настройкой зоны обнаружения (16х12 элементов), чувствительности. Поиск записей в архиве по времени и списку тревог. Пользователь может настроить звуковое оповещение по различным событиям (срабатывание видеодетектора, тревожного входа камеры и т.п.).
Технологии Push Video и Push Status позволяют оперативно получать видеоинформацию о тревоге или состоянии системы видеонаблюдения на мобильный телефон пользователя.
4 тревожных вход и 1 тревожный выход (N.C./N.O.) служат для подключения различных внешних датчиков и устройств, для подключения разнообразного оборудования ОПС, СКУД и для включения активного уведомления о событиях пользователей рассылкой на мобильные устройства видеороликов через Интернет по тревожному событию - Push Video.
Поддержка видеоаналитики IVA (Intelligent Video Analysis): установка виртуальной границы, подсчет пересечений виртуальной границы автомашинами, посетителями и т.д. Первичная обработка результатов подсчетов для дальнейшего анализа.
Функция «Сценарии» для событий. Видеорегистратор позволяет задать сценарии ряд действий, которые будут выполняться автоматически после указанного события. Существует несколько готовых шаблонов сценариев.
Интрефейс RS485 для управления внешними устройствами.
Питание регистратора осуществляется от адаптера 48 В/2.5А. Потребляемая мощность (без учёта потребления HDD и питания камер по PoE) составляет 12,6 Вт. Корпус имеет размеры 260×235,7×48 мм.
Сеть: 8 портов LAN 10/100 Мбит /сек для подключения IP-камер, 1 порт WAN 1000Мбит / сек для подключения к внешней сети (Интернет). Регистратор поддерживает протоколы: DDNS, PPPoE, DHCP, NTP, SNTP, TCP/IP, ICMP, SMTP, FTP, HTTP, RTP, RTSP, RTCP, IPv4, Bonjour, UPnP, DNS, UDP, IGMP, QoS. Возможно использование бесплатного сервера DDNS AVTECH. Подключение до 10 сетевых пользователей одновременно с возможностью разделения прав доступа на 4 уровня и фильтрации IP адресов.
Программное обеспечение:
CMS «TRIDENT» - программное обеспечение для Windows. Различные версии программы позволяют организовывать систему видеонаблюдения емкостью до 65 535 каналов. Программа работает с DVR, NVR и IP-камерами AVTECH. Версия программы до 64 каналов поставляется бесплатно.
VideoViewer - бесплатное ПО для Windows и Mac OS. До 16 каналов с возможностью записи на ПК. Совместимо с регистраторами (DVR и NVR) и IP камерами AVTech
36CH CMS - бесплатно ПО для Windows 7. До 36 каналов с разрешение 2Мп (FullHD). Совместимо с сетевыми регистраторами (NVR) и IP камерами AVTech
WEB-браузеры: Internet Explorer (рекомендуется), Mozilla Firefox, Google Chrome, Safari. Устройство должно поддерживать технологию ActiveX.
EagleEyes - приложение для мобильного наблюдения. Есть бесплатные и платные версии для iPad / iPhone / Android / BlackBerry / Win Mobile / Symbian. Совместимо с регистраторами (DVR и NVR) и IP камерами AVTech.
IP Scan - программа для сканирования сети Ethernet, поиска и настройки IP адресов камер и NVR.
Каталог AVTECH 2017
Используемые технологии |
Совместимо с оборудованием |
| Параметры | AVH1109 |
|---|---|
| Формат сжатия видео | H.264 |
| Подключение | 8 портов локальной сети (LAN) со встроенным коммутатором |
| Запись | 270 кадр/сек на 9 IP камер (3264 x 2448). Возможна запись камер с общим потоком до 160 Мбит/сек |
| Выходы видео | 1 HDMI (3840×2160), 1 VGA (1920×1080) |
| Отображение | 270 кадр/сек на 9 IP камер Возможна запись камер с общим потоком до 160 Мбит/сек |
| Включение записи | Ручной / Событие / Тревога / Расписание |
| Запись предтревоги | Да |
| Быстрый поиск по | Время / Движение / Тревога |
| Устройство резервного копирования | USB флэш-накопитель |
| Аудио | 9 каналов, 1 вход / 1 выход, компрессия G.711 |
| Тревога | 4 входа / 1 выход |
| Жесткие диски (HDD) | 1 HDD (SATA) до 10Тб |
| Интерфейс eSATA | 1 порт для подключения дискового массива (до 4х HDD в RAID 0 или 1) |
| Дополнительные интерфейсы | 1 RS-485 |
| Управление | Пульт ДУ, USB-мышь, LAN/WAN |
| Уведомление о событии | Push Message / Push Video / EaZySetup / E-mail |
| Блокировка клавиатуры (защита паролем) | Да |
| Уровени доступа к управлению | 4 уровня доступа пользователей |
| Рабочая температура | 0°С ... +40°С |
| Источник питания (+/-10%) | PoE (IEEE 802.3af) для камер c суммарной мощностью до 123 Вт (15 Вт / канал), адаптер 48В / 2,5А в комплекте. |
| Размеры (мм) | 260×236×48 |
| Ethernet | 1 порт WAN / 8 портов локальной сети (LAN) со встроенным коммутатором |
| Совместимые операционные системы | Windows 8.1 / 8 / 7 / XP / Vista |
| Совместимость программ | Video Viewer для операционной системы Windows |
| Минимальные требования к PC для просмотра | процессор Intel Core i3 и выше, или эквивалентный AMD, 2Гб оперативной памяти, AGP видеокарта, Direct Draw, 32MB RAM, Windows 7, Vista и XP, DirectX 9.0 или более поздней версии, Internet Explorer 7.x и ли более поздней версии |
| Совместимые мобильные устройства | iPhone, iPad и Android мобильные устройства |
| Аксессуары | AVX912 EoC преобразователь, AVX916 HDMI Extender, AVX931 Video Server |
